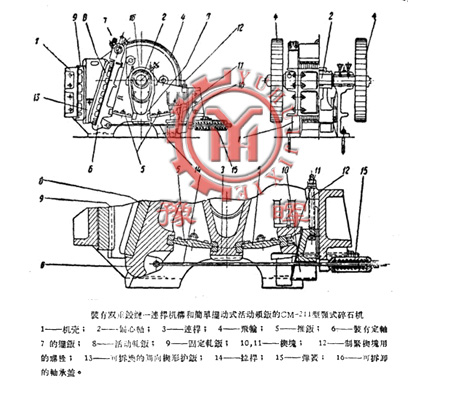

今天研究一種較普遍的顎式碎石機的結構，這種碎石機設備裝有雙重鉸鏈—連桿機構和簡單擺動式活動夾板的CM-211型顎式碎石機裝有一盒形拼裝式鑄成機殼，機殼上有加勁肋條和裝地腳螺栓用的凸邊�；顒�(dòng)夾板8是由一塊軋板或二塊用抗磨錳鋼制成的板，和自由懸掛在定軸7上的底板6合成的。面對活動夾板，在機殼上垂直地裝上固定軋板9。為了減輕沖擊，以及要使夾板上的應力分布的均勻些，軋板是靠了鉛質或石棉襯墊裝在底板上的，或二者之間，澆之硫磺。軋板做成二邊式的，故可回轉180°使用，以增長顎式碎石機的使用年限。機殼側壁內面，嵌以側向楔形護板13，以保護杰克不使其受磨損。
活動夾板因偏心軸2而擺動。偏心軸2制成在機殼側壁上，而在裝有巴氏合金襯的拼合式鑄鐵軸承中旋轉著。軸的兩端各裝一大飛輸4；軸的中部，自由地掛上裝有可拆換護蓋16的連桿3，護蓋16是連桿軸承的上部，連桿下部，有二個裝推板5用的凹?xì)�。�?dāng)偏心軸旋轉時，連桿下部作時上時下的擺動，而靠了推板5使底板6也擺動起來。推板是用灰鐵制成的，是脆弱的一環，當碎石機中產生過大的力時，推板即行折斷，以保護碎石機主要零件，不使其毀壞。
